アルゴリズムとデータ構造
演習第 6 回
ツリー1(解析木)

今回は木 (アルゴリズムC 第1巻 p.41) についてです。木の構造や、辿り方について理解してください。

問題1印刷用 PostScript

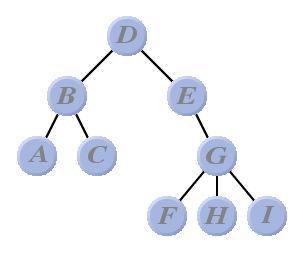

(1) 次の木の名称が、図のどの節点(ノード)に該当するかを答えなさい。
木
根(root):
G の親(parent):
B の子(child):
H の兄弟(sibling):
外部節点(external node):
内部節点(internal node):
高さ(height):
Cのレベル(level):
道長(path length):

(2) 次の中置記法で書かれた式の解析木を書きなさい。

4*(3+2)+1

(3) (2) で作成した木を、preorder、inorder、postorder でトラバースした結果を書きなさい。

(1) は用語 (アルゴリズムC 第1巻 p.42) に関する問題です。木は用語が多いので、 教科書で用語の意味をよく確認して答えてください。

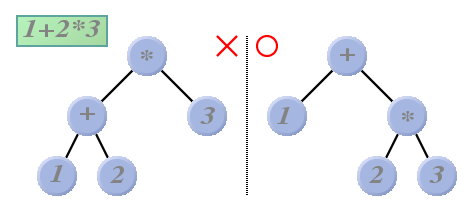

(2) は解析木 (アルゴリズムC 第1巻 p.47) を作る問題です。例えば、1+2*3 の解析木は このようになります。
解析木
左側の木は間違いです。この木で計算すると答えが 9 になってしまいます。 演算の優先順位に気をつけて気を作ってください。

(3) はトラバース (アルゴリズムC 第1巻 p.51) する問題です。三種類の辿り方によって、ノードを通る順番が 変わります。先程の解析木の例では、このようになります。

 preorder: +1*23
  inorder: 1+2*3
postorder: 123*+

preorder、inorder、postorder の結果はそれぞれ、 前置記法、(括弧のない)中置記法、後置記法になります。

問題2

ノードの中身を表示しながらトラバースする関数

void preorder(NodePointer node);
void inorder(NodePointer node);
void postorder(NodePointer node);

を再帰を使って書きなさい。ファイルは ex06-2-skel.c を使用すること。

実行例:
% ./a.out
preorder:  + 1 * 2 3
inorder:   1 + 2 * 3
postorder: 1 2 3 * +

演習第2回のリストを応用して、木を作ります。 ex06-2-skel.c をよく読んでから、 関数を作成してください。

まず構造体 node は次のようになっています。

struct node {
  struct node *right;
  char key;
  struct node *left;
};

right が右のノードへのポインタ、 left が左のノードへのポインタ、 key がノードの持つ値です。 実際にノードを作るのは makenode 関数で、malloc をして、左右には tail ノード (何も繋っていない状態)を代入しています。

main 関数の前半で 1+2*3 の解析木を作成しています。 どのように木が繋がっているかをよく確認してください。 通常はこのような木の作り方はせず、演習第7回でやるように、 木に繋ぐ関数を作って繋いでいきます。

トラバースする関数は再帰を用いて作成します。 左右に辿るときに tail かどうかを調べて、 tail でなければ再帰して木を辿ります。

問題3

後置記法から解析木を作成するプログラムを書きなさい。 必要であれば、演習第3回 で使用した関数などを 用いても良い。

実行例:
% ./a.out
Input data by Reverse Polish Notation: 123*+
preorder:  + 1 * 2 3
inorder:   1 + 2 * 3
postorder: 1 2 3 * +

解析木を作るには、演習第3回でやったスタック を使います。処理の流れはほぼ同じです。計算を行なう代わりに木として 繋げていきます。

  1. 文字を読みこんだら、ノードを作成して、その文字をノードに入れる
    1. その文字が数字ならば、そのノードをスタックにプッシュする
    2. その文字が記号ならば、二回ポップし (一回目にポップしたものを記号のノードの右に、 二回目にポップしたものを記号のノードの左に繋ぐ)、 その記号のノードを再びプッシュする

解析木作成過程

演習第3回の問題2 と大きく異なるのはスタックの扱うデータの型です。演習第3回ではスタックには int 型を入れていましたが、ここでは NodePointer 型を入れることになります。 配列を宣言するときの型や、push 関数や pop 関数の引数や返り値の型に 気を付けてください。


Written by わかまつなおき
